套筒補償器
首頁 > 產品中心 > 套筒補償器

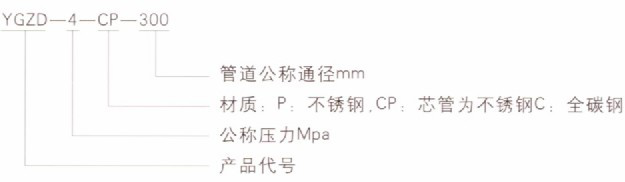

1. 1.型號標準示例
2.
1. 2.選擇
公稱通徑，25—1000mm 公稱壓力．PN~<4MPa適用溫度范圍；t≤450’C
選擇補償器時應以公稱通徑為準．設計管道補償應與參數表相同，對于腐蝕性比較嚴重的場合宜選用全不銹鋼，對于伸縮不頻繁無腐蝕的場合可選用碳鋼。
對于使用超壓力范圍和介質溫度的產品，公司可以代為設計。
1. 3.補償器在工作壓力所產生的摩擦力計算方法
P摩--PN·∏··D．B·a·10﹣4(牛頓)式中；PN；管道在工作時的壓力Paμ；填料與芯管的摩擦系數0.1
D：補償器伸縮管的外徑cm
B：密封部位的填科長度cm
a：常數．當DN≦400cm時．a=2
當DN≧400cm時．a=1.75
1. 4.新型套筒補償器的工作原理
在彈簧的作用下．使密封填料在特殊的結構中始終處于被壓緊狀態．從而使管道中的液體或氣體介質無泄漏；密封填科的選材精良。使產品有較長的使用壽命。

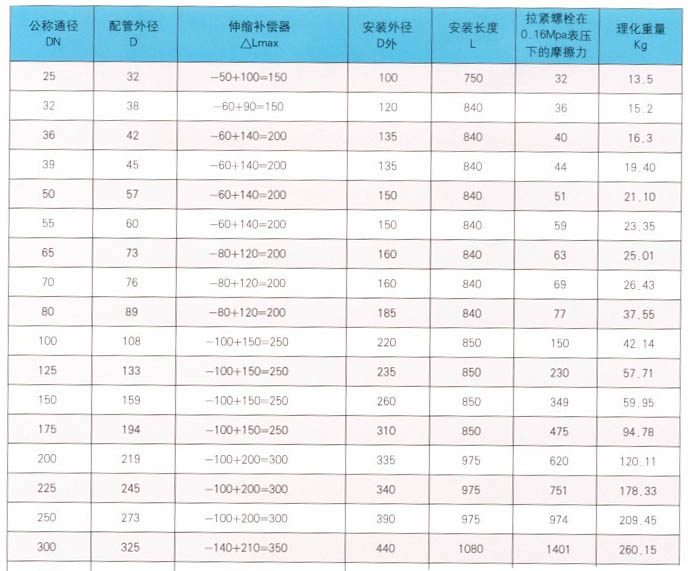

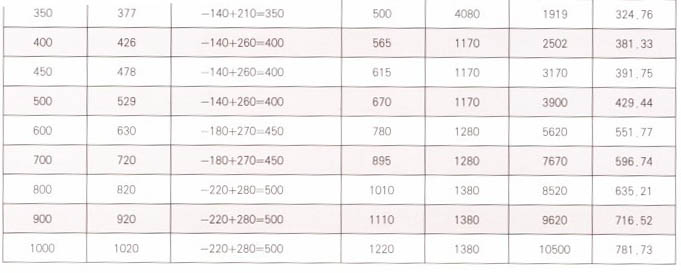

1. 5.技術參數
注：1.DN1000以上最大補償量安裝與DN1000相同
2.△Lmax=-L1+L2(“-“ “+”表示伸縮)
6.參數
7.使用安裝
1、本套筒補償器與管道焊接時，管道連接處應進行坡口．焊接后按壓力容器要求進行探傷．并進行水壓試驗．試驗時應調整密封壓緊部件至無泄漏．各部件受力應一致，最好使用力矩扳手。
2、滑動支架和固定支架根據設計安裝。為保證管道無側向位移而沿軸向伸縮．補償器一般應安裝在固定支架的近旁，并應在活動側設導向支架．在管道轉彎處．必須安裝固定支架。
3、補償器的保溫防水結構可與管道相同。但對伸縮不可產生約束力。
4、如果在安裝時．不慎把內管拉出．應重新組裝并試驗合格后方能在管路上安裝。
5、本補償器在各種氣溫下．均可按最大安裝長度Lmax安裝．不需預拉或預壓．安裝時．若套管松動長度尺寸錯位，可將套管推進或拉出，校準壓緊后再安裝。

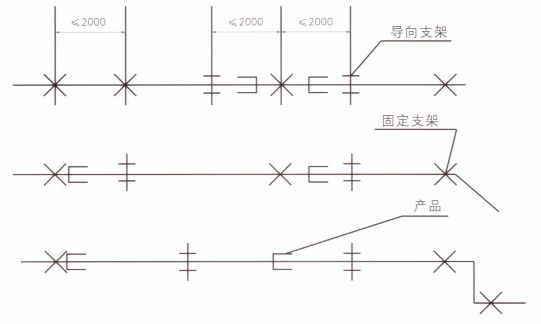

6、一般安裝方式見下列簡圖
